　今回、測定のためにダミーロードを製作してみました。
最初、巻き線抵抗を使ってやってみたんですがやっぱりNGで
した。　SWRは巻き線抵抗では、（５．７）という数値が出ました。
そこで、無誘導抵抗に換えて製作をしてみました。
「駄目だ！」と言われていてもやっぱり自分で失敗して納得を
しないと駄目なんです。　たとえそれが回り道であったとしても。

　　　　　　　　　　　　　　　　　　　　　では、製作をご覧ください。

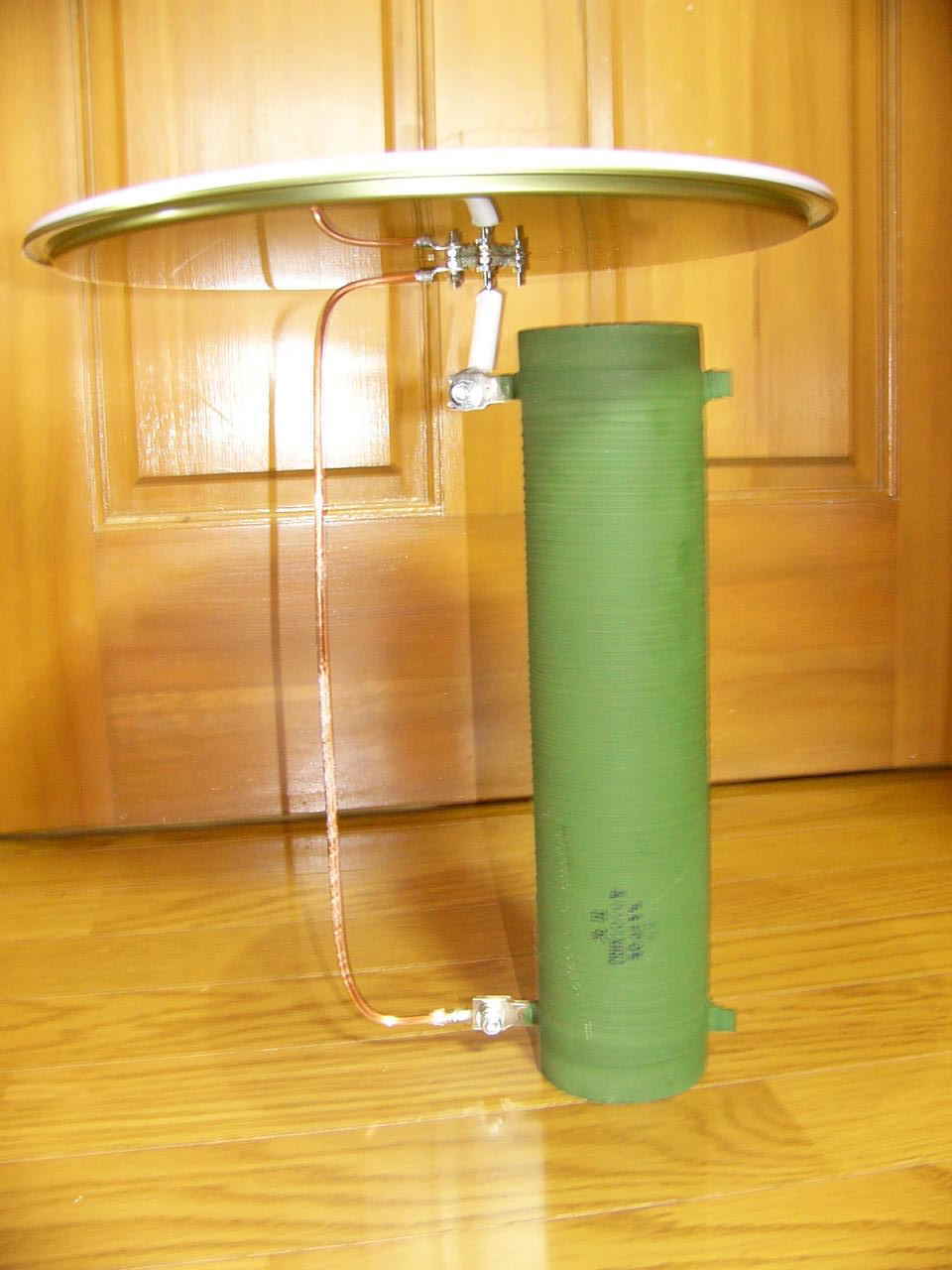

　左の写真は大失敗の巻き選抵抗です。

　　　　　　５０Ω　１０００ｗ　の巻き線抵抗です

　

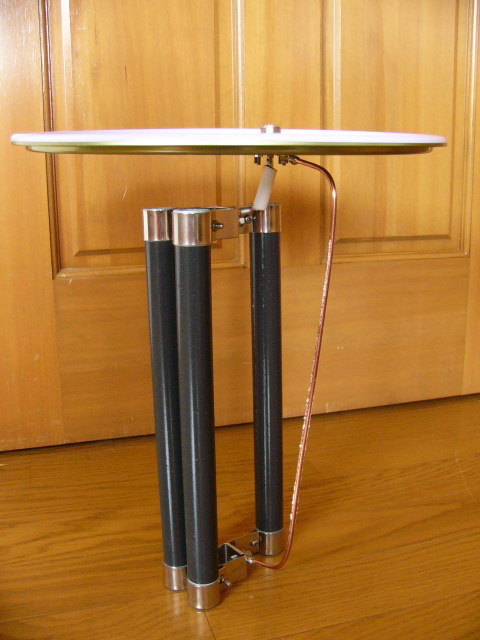

　今回使用しました、無誘導抵抗です。

　　　　　　１５０Ω　　２００ｗ　の無誘導抵抗です

　　３本パラレルに接続してありますので、５０Ω　６００ｗ　です。

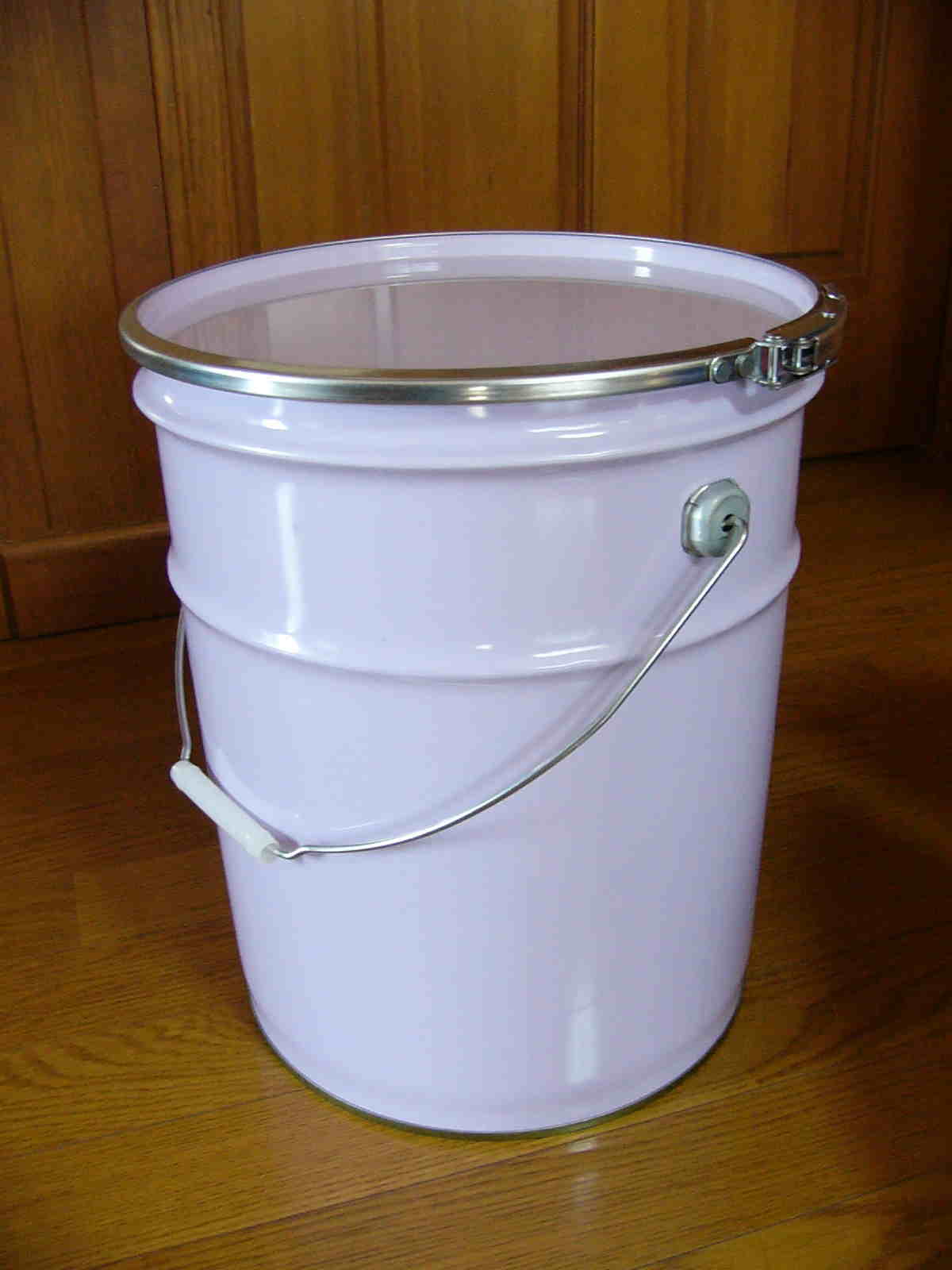

オイルの中につけて使用しますので、うわさでは　１０倍まで
OK！との事ですから、６０００ｗまでという事になりますね。
十分に測定に耐えてくれると思います。

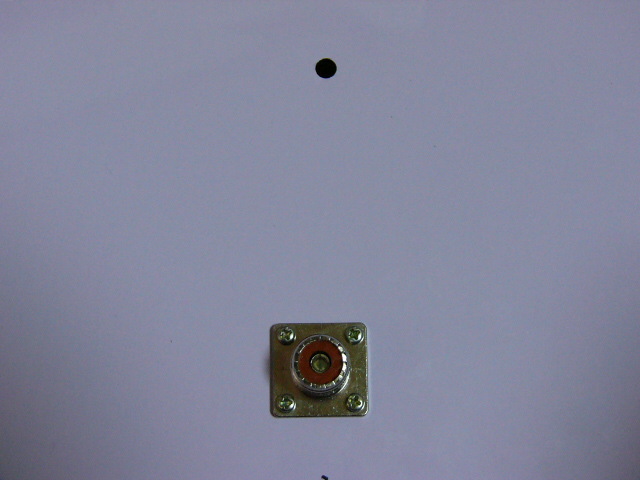

　　　　　　　　　　天板は、０．４ｍｍしかありませんから穴あけには
　　　　　　　　　十分な注意が必要です。　小さなドリルで裏に木材
　　　　　　　　を当てて穴を開けて、その穴を大きなドリルとリーマ
　　　　　　　　を使って広げていきます。　コネクターは、M型です。

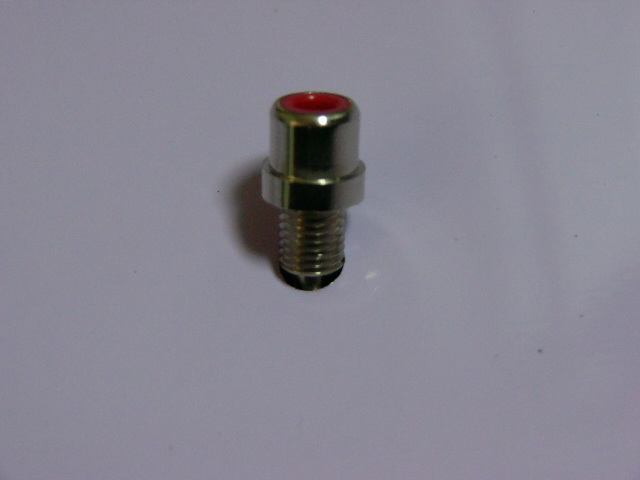

　　　　　　　　また、普通は減圧弁を付けるのですが簡単にRCA
　　　　　　　　ピンジャックをつけて、中の穴を狭く爪楊枝１本が通
　　　　　　　　るくらいの大きさに狭めました。　オイルが出てくると
　　　　　　　　大変なので。
　　　　　　　　また、RCAジャックの穴は５．５ｍｍの穴をあけて
　　　　　　　　ねじ込むようにして入れていきました。少しでも密閉
　　　　　　　　にしておきたいものですから。

　　　　　　　　　　このネジを鉄板に生かしていきましょう。

６００ｗの抵抗を、１０倍の６０００ｗまで耐えるようにするには
このオイルが必要です。
今回は、いつもお世話になっている　（有）石倉石油の松田さん
にお世話になって、取り寄せてもらいました。

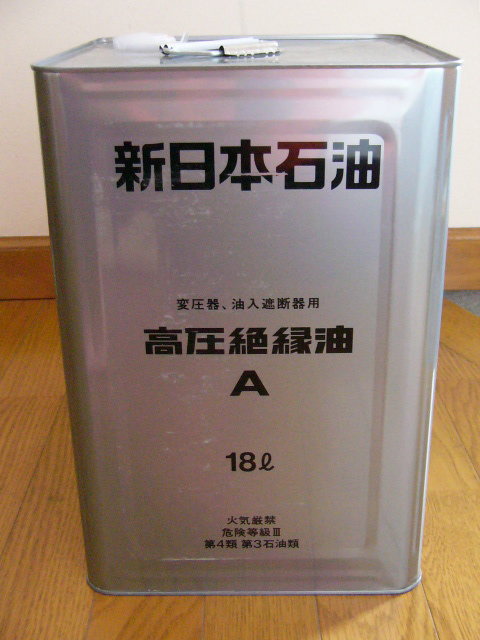

　１８L　高圧絶縁油　A級　というOILです。

　値段はその場所によって違うんでしょうけど、レギュラーガソリン
の、３倍～４倍の値段ではないかと思いますよ。

　

　　
　そして最終的にはやはり補正板が必要となりました。
　アルミの板で補正板をつくりました。
　今までは、
　　　７Mhz　では、　　　SWR　1.2　
　　14Mhz　などでは使い物になりませんでした。

　補正板を付けることによって、

　　１．９Mhz～２７Mhz　　　SWR　1.0
　　27.2Mhz～52Mhz　　　　SWR　1.1

　　以上のような結果となりました。
　　あとはｽﾍﾟｱﾅ用のピックアップコネクターをつけました。
　　これで製作は終了です。
