自分の使用しているエキサイターは綺麗な電波が出てますか?
 こんな恐ろしいことを考えたら電波を出せないですね。でもちょっと
 見てみたい。 そんな想いから・・・・・・始まる   2005-1-17

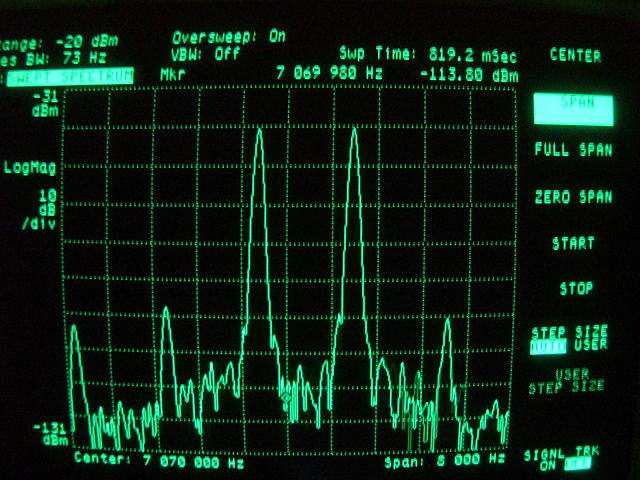

 現在、使用しているエキサイターを微妙に、且つクリチカルに調整をして測定しました。 3次ではー50dB取れていますが5次が真空管式のように一気に下がるわけではないようです。 −55dBが良いところではないでしょうか。

 2 TONE GENERETOR
          (700Hz-2300Hz)
 測定出力
          (10w〜25w)
 100wのIMDは写真掲載していませんが3次ー30dB取れるか取れないかになってしまいます。

 GENERETOR基盤製作
          by JA1VKV

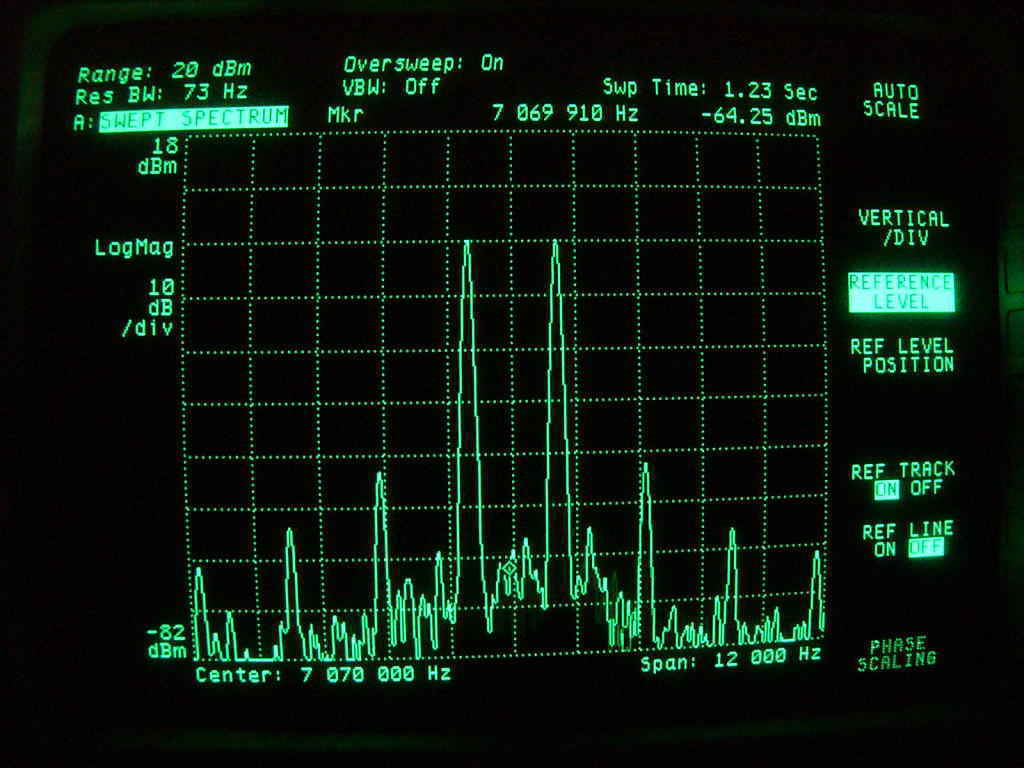

 測定
 測定出力

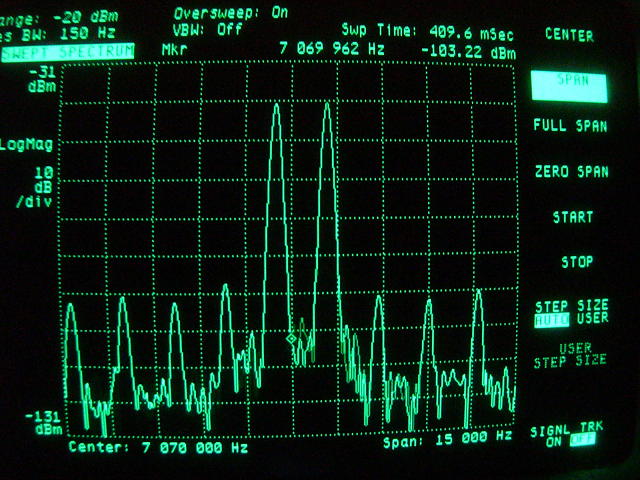

上の写真では、3次〜5次までしか見えていませんが、実は7次、9次をみるとこんな感じです。これはいくら3次が良くてもスプラッター撒き散らしだ!とお叱りを受けました。
せっかく調整して、3次が50dB取れたのにと思いましたが、また蓋をあけて慎重にVRを調整しました。さてどうなったでしょうか?












さて、これが調整後のIMDです。
いかがでしょうか? 3次ー42db、5次で
-56dB、7次ー62dBという値になりました。これでまずは一安心といえるのではないかと思います。 私は3次が下がればそれが一番良いと思っていましたが、そうではなく、3次、5次と山が下がっていくことが第一条件でスプラッターを減らすことにつながるのだということを理解出来ました。 さてさて、これからが問題??なんですよね。さて出来ますか乞うご期待。


 えっ? 何を作るの?

   ・・・・・・・・ ひ・み・つ ・・・・・・・・・
