〜'99 Ford Mondeo Dial Kits



モンデオのメーターは裏側から照明をあて、文字が発光するタイプ。 GOLFなど表側から
照明をあてて、メーター全体が光るタイプと違い、 プリンターで出力したものをそのまま
貼るというわけにはいきません。
下記は、私がモンデオ所有時代に、密かに計画していた自作の方法です。


1. メーターをばらし、表面の表示板を剥がします。中心から外側にかけて切り込みを入れる
　 ことで、スムーズに剥がすことができます。
2. 剥がした表示板をスキャナー(倍率100％)でとりこみます。
3. スキャンした画像をイラストレーターなどの、グラフィック系ソフトに読みこんで、
　 上からオリジナルのメーターダイアルをデザインします。

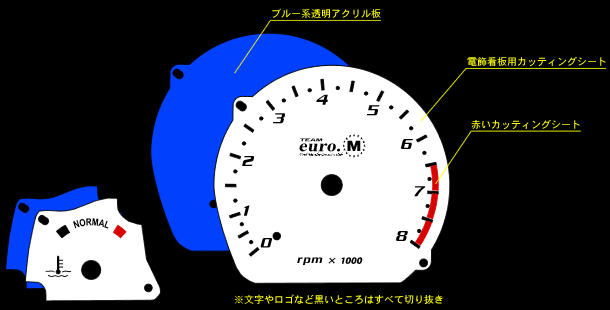

4. デザインしたものを、カッティング屋に持ち込み、下図のように切り抜いてもらいます。
5. ホームセンターなどで、好みの色の透明アクリル板(極力薄くて色の濃いもの)を購入し、
　 表示板の形に切り抜き、カッティングシールと貼り合わせて完成です。
注. 針の中心穴を大きめにあけることで、針を抜かなくても取り付けることができます。
　 穴の大きさは、針の中心部分に合わせてギリギリの大きさにしないと、そこから 光が漏れ
　 てしまいます。

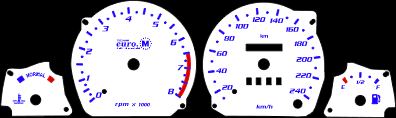

オリジナルメーター。製作コストを考えると、アフターパーツを個人輸入した方が安く上がる
でしょう。 「世界中で自分だけのオリジナルを！」という自己満足。これのみです。（笑）




TEAM euro.M Dial Kit downlaod (Adobe Illustrator8.0)
