VW ゴルフ3やヴェントのメーターは、照明を表側からあて、文字盤全体を照らすタイプ。
アフターパーツのメーターダイアルは、ほとんどがただのシールです。
これならば最近高性能になっている家庭用プリンタをもってすれば、かなりのクオリティーで
自作することが可能です。パソコン、プリンタ、スキャナー、そしてイラストレーターなどの
ソフトを持っていれば、コストもほとんどかかりません。
ということで、VW GOLF3&VENTO Dial kitsの自作方法です。

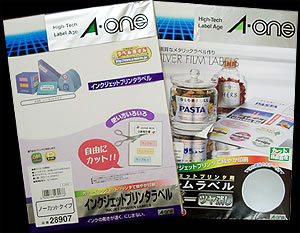

まず、プリントする文字盤はインクジェット用のプリンタラベルを使います。
ラベルは沢山の種類が市販されていますが、なるべく上質なものを使用してください。
ただし、あまり光沢のあるものを使うと、光が反射して文字盤が見にくくなることが
ありますので、マットなものを探しましょう。
「メーターのばらし」
1. 針が0以下を指さないようにとめてある棒を抜きます。(タコ＆スピードのみ)
2. 針が停止した位置に、マジック等でマークします。
3. 内装はずし等使って、針を抜きます。
4. 水温計、燃料計の針は固定式なので、マークする必要はありません。
5. 倍率100％でスキャンします。

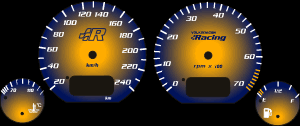

6. スキャンした画像をイラストレーター等に読み込み、上からメーターをデザインします。
7. 走行距離や針の穴などは、黒で塗りつぶしてください。文字盤が黒なので、多少雑にくり抜いても
目立ちません。

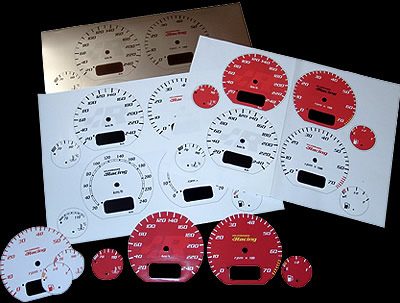

8. プリンタラベルに印刷し、カッターでくり抜いて、文字盤に貼り付けます。
9. ラベルは必ず２枚重ねて使います。文字盤は凹凸があるため、１枚で貼るとでこぼこになります。
10. マークした位置に合わせて針を取り付け、完成です！
針を抜くのがイヤだ。スキャンするのが面倒という方は、下記をダウンロード！！
できあがったメーターダイアルは、中心に向かって一カ所切り込みをいれれば、
針を抜かなくても貼り付け可能です。
ノーマルメータースキャン画像JPG(倍率100％)ダウンロード
