SurFaceなどのタブレット型パソコンで、もっと大きな画面で表示したいと思うことがあります。外部映像出力端子としては、VGA、DVI、microHDMI、DisplayPort、SlimPort、,MHLなどがあり、個々に互換性は無く、規格品と詠っていても、ものによっては相性がありそうである。
 SlimPortはAnalogix Semiconductor社が開発した携帯機器向けの高速映像伝送用のインターフェース規格で、microUSB端子から映像(AV)出力、データ転送、充電などができ、専用の映像出力端子が不要となる。しかし、SlimPortはあまり一般的ではなくタブレットのNexus7、ArrowsTABやスマートフォンのNexus5などに採用されている。また、SlimPortのデータ転送速度は20.16GBpsでHDMIの10.2Gbpsを上回るほか、HDCP、マルチAVストリームにも対応している。
 MHLはSilicon Image社が開発した規格でSlimPortと同じmicroUSBを利用するが、SlimPortと互換性はない。ただし、アダプタの価格はSlimPort用のものより安そうです。
 DisplayPortはデジタルディスプレィ用に設計された映像出力インターフェース規格で、モバイル用のタブレット等ではminiDisplayPortが用いられる。DisplayPortはDVIやD-Subの後継でピン数は19(slimportは5ピン)。
 QH55MもSlimPort対応なので、SlimPort変換アダプタとしてサンワのAD-HD14SPを入手し接続してみた。起動時や接続時に認識までチョット時間がかかったりするが、フルHDモニタに表示することが出来ました。第2画面のモードに「複製」を選ぶと、タブレット画面も1920×1024に変わりました(QH55Mでは1920×1200が標準、「拡張」モードが良さそう)。ちなみに4Kモニターにも接続してみたところ、4kで問題なく表示されました。
 Surface(ー2、−proなど)にDisplayPort変換アダプタ(VGA出力、純正)を接続し同様にテストしたところ、こちらもモニタに問題なく表示することが出来ました。
 HDMI出力パソコンからugreenのHDMI-VGA変換アダプターを使ってVGA変換し、プロジェクターに接続したところ、1台のプロジェクターは正常に表示されましたが、別のもう1台は全く表示されませんでした。HDMI-VGA変換アダプターをサンワAD-HD16VGA に交換したところ、今度は無事表示されました。どうも、変換アダプターとプロジェクターには相性があるようです。

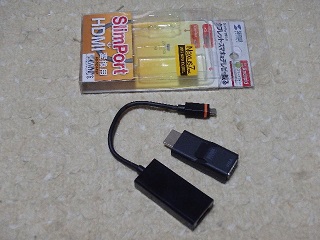

SlimPort(QH55M)→HDMI、
HDMI→VGA

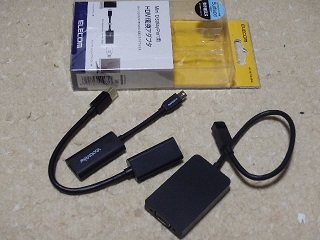

miniDisplayPort(SurFace)
→VGA、HDMI


D Davinci1.0Aioのテーブル不良

by fjk

ダビンチで成形後、成形品がなかなか外れないのでチョット力を入れたところ、テーブルのガラスの一部が剥がれて成形品に付着してきました。テーブルの真ん中に小さな凹みが出来たので、幅200mmのカプトンテープをテーブル全体に張りました。この状態でも成形が可能で、剥がしにくいことは無いのですが、底部が飛び出しているので成形品の座りが悪くなりました。そこで、成形場所を綺麗な面のある所にずらすことで、今のところは何とか綺麗に成形できています。

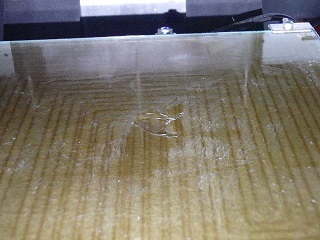

ガラスが剥がれたテーブル
(糊が強かった?)

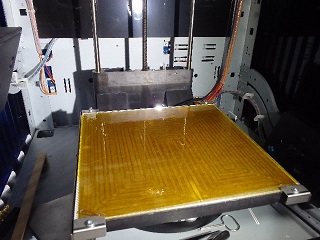

カプトンテープを貼り付け
(一見綺麗?)


M MrHobbyのベースホワイトとホワイトサーフェーサ

by fjk

3Dプリンタ成形後に塗装をしたいことがあります。ABS樹脂にそのままプラモデル用の塗料を塗ると、塗料の食いつきが悪い、にじむ等の問題があります。そこで、サーフェーサを下地に塗装を行う。しかし、MrHobby塗料にはベースホワイト(BW)とホワイトサーフェーサ(WS)の2種類のサーフェーサがあります。BWは厚く塗ると下地の凹凸が隠れてしまいます。WHは遮蔽性が低いので何度か重ね塗りが必要です。どちらも1度では厚く塗らず薄めに吹き付けるのが良さそうです。

    ベースホワイトホワイトサーフェーザ
    隠蔽力 大きい 小さい
    粘 度 高 い 低 い
    仕上表面つや消し半光沢調
    重ね塗り少なめに繰り返す

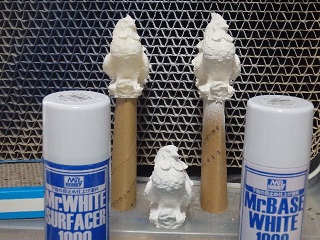

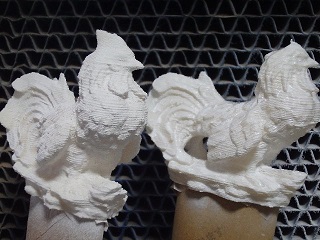

WS(左)、BW(右)/td> <拡大>BW(左)、WS(右)/td>
